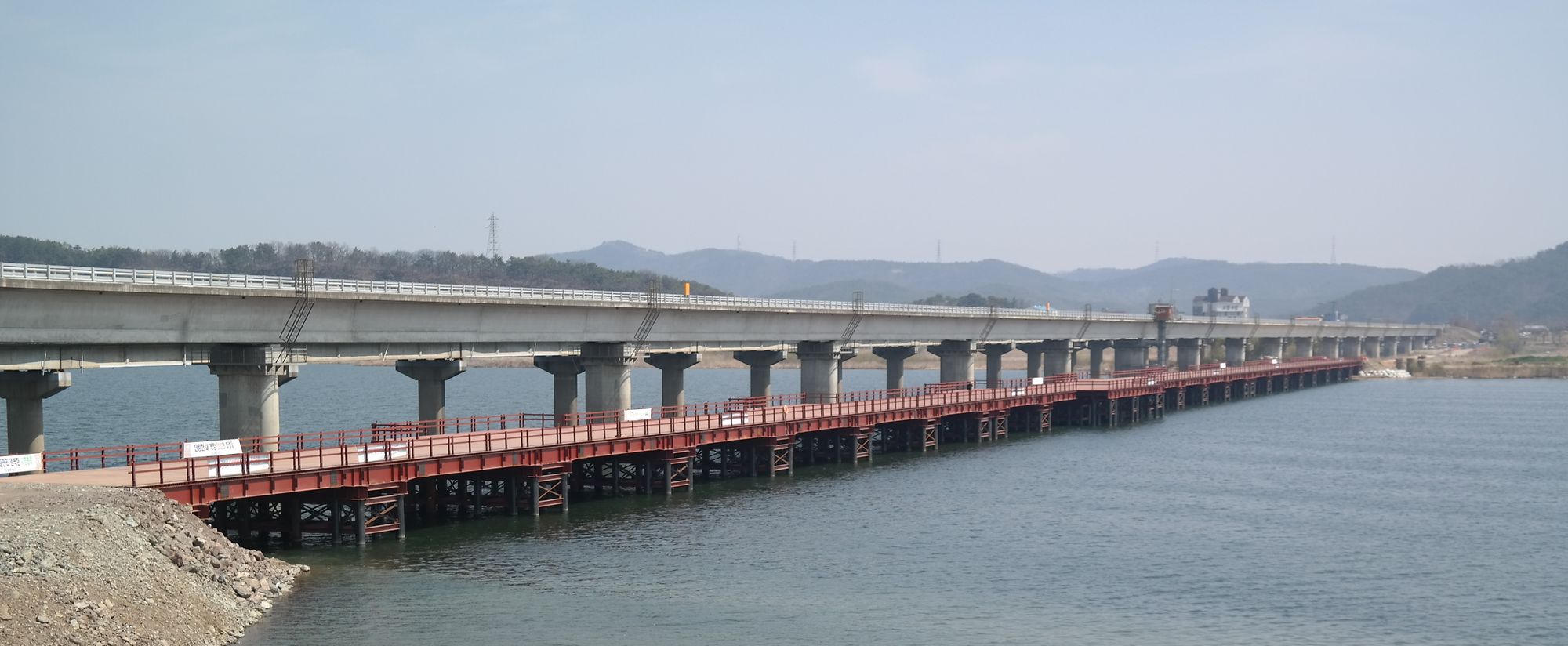

□ 기술명 : 변단면 거더와 연속형 복공판을 이용한 가설교량
[특허명 : 부등플랜지 가변단면 가설교량]

본 기술의 가설교량은, 상기와 같은 I형 변단면 거더를 이용하여 지간을: 최대 40.0M까지 넓힐 수 있도록 하였으며 동시에 중앙부의 단면을 최소화(저형고)함으로써, 가설교량의 통수단면을 최대화하였다. 이를 통해 하상에 설치되는 가설교량의 홍수시 자연재해 저감 성능을 극대화하였다.
또한, 여러 개의 H빔을 이어붙인 ‘일체형 복공판’ 교축 직각 방향으로 거더에 결합, 설치함으로써, 가설교량 상부구조의 구조적 안정성을 강화하였다. 변단면 거더와 일체형 복공판에 의한 통수단면의 확대 및 구조적 안정성 강화는 홍수시 가설교량의 유실을 예방함으로써 철도, 도로와 같은 주요 시설물의 안전한 통행을 보장하고 자연재해로 파생되는 이차적인 대형 재난의 발생 가능성을 현저히 낮추었다.

▶ 경제성
- 제작,시공단순화 및 공기단축으로 공사비 절감
- 거더 및 파일 추가 없이 보도부 확장 가능
- 변단면 거더로 주형단면의 효율성이 우수

▶ 시공성
- 일체형 복공판 적용으로 시공 속도가 빠름
- 간단한 구조계와 공장제작 된 자재반입으로 현장 조립 및 설치 수량 최소화
- 빠른 현장설치로 하부도로 및 용지점유 최소화, 현장 작업장 최소화

▶ 안정성
- 지점부 강성 증가로 처짐 및 진동에 매우 유리함
- 복공판 거더 일체형 연결 설치로 안전성 확보
- 차량 방호책의 안전성 확보 우수
- 일반형 복공판 적용시 거더별 상대처짐으로 인한 복공판 탈락 방지를 위해 전체거더와 일체화된
연속형복공판을 적용하여 사고요인 차단, 주행안전성 확보
- 난간지주를 복공판 설치, 차량충돌시 복공판이 1차저항하여 거더의 구조적 안전성 확보

▶ 유지관리성
- 간결한 구조계로 유지보수 항목 최소화
- 장지간 계획으로 연속형 복공판적용 소음, 진동 최소 및 복공판 튀어오름 방지
- 거더전체와 일체화된 연속형 복공판 적용으로 하천 범람시 복공판 유실 최소화
- 변단면 거더로 디자인 우수
- 연속복공판과 거더를 일체화 시켜 소음 감소
- 자체 녹막이 도장가능하여 환경보호 및 유지관리 불필요
