1. 혁신기술 개요
° 혁신성

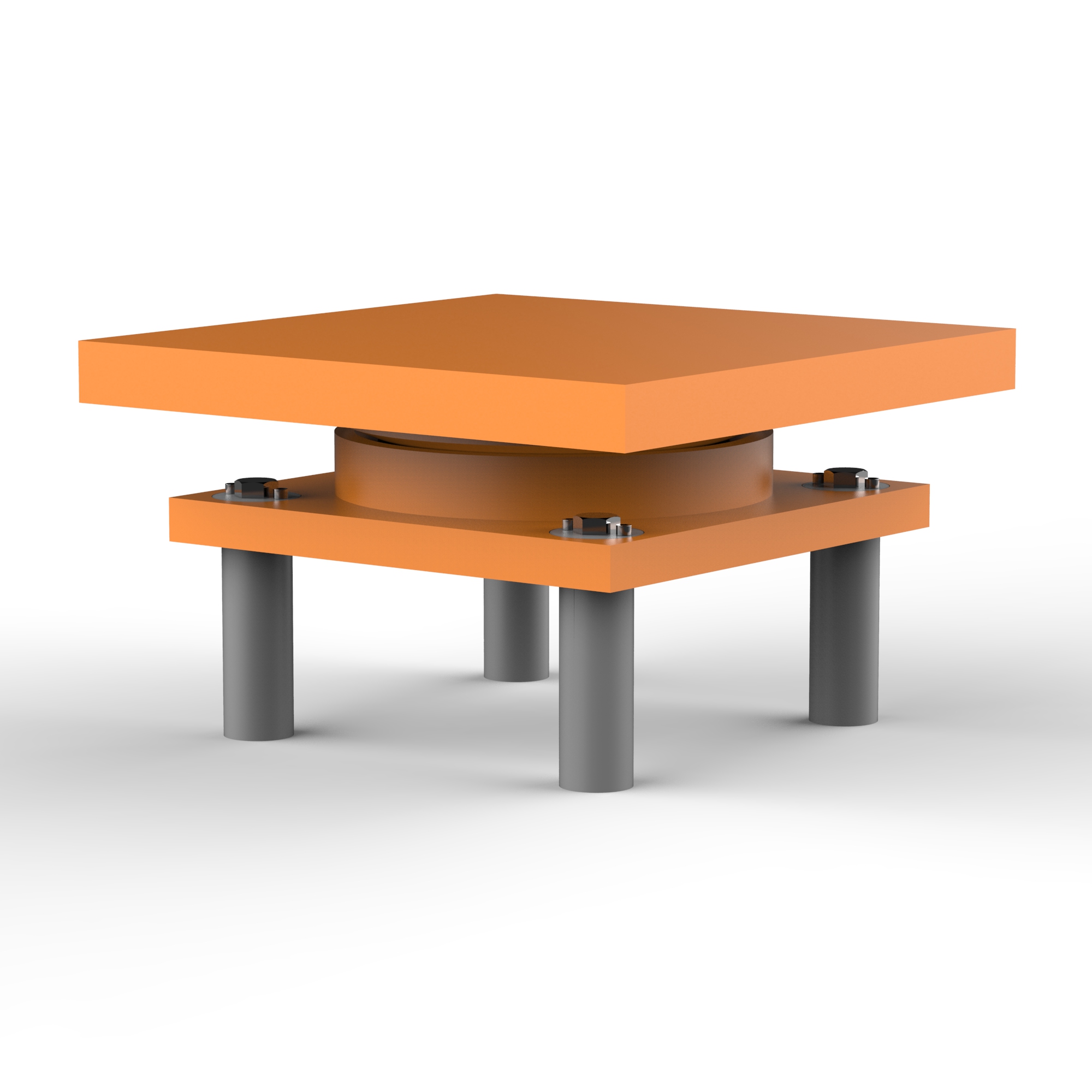

· 고강도 내부소켓 및 풀림방지 볼트가 적용된 앵커시스템을 교량받침에 적용하여 기존의 앵커 볼트 풀림 및 파손 등의 문제를 해결
° 기대효과
· 교량받침의 큰 수평력에 대한 전단저항성을 증대시키고 작은 진동으로 인한 볼트의 풀림을 방지함으로써 교량의 구조적 안정성 증대
2. 혁신기술의 특징
o 고강도 내부소켓
- 포항, 경주 지진으로 인한 교량받침의 앵커부 파손 사례 발생
- 지진, 풍하중 등과 같은 큰 수평력에 저항할 수 있어 내구성이 우수함
- 받침교체 시 인상 높이를 최소화 할 수 있어 유지보수성이 우수함
o 이중나선 풀림방지 볼트
- 교량의 상시 진동으로 인한 볼트의 풀림 현상이 빈번히 발생하고 있는 실정
- 이중나선 볼트를 적용하여 볼트 풀림을 방지
3. 혁신기술의 적용 방향 및 적합성 정도
o 기술발전 트렌드
- ‘한계상태설계법 적용을 통한 방음벽 지주 최적화 방안 검토 (한국도로공사 설계처, 2020.04)’에서 풀림방지용 앵커시스템을 적용하겠다는 내용 강조
o 이중나선 풀림방지 볼트를 적용하여 상시 및 지진시 진동으로 인한 볼트 풀림을 방지함
4. 기타 혁신기술의 장점
- 내부소켓이 삽입된 교량받침을 적용함으로써 수평력 증대 및 교량의 안정성 향상
- 규격화된 풀림 방지 볼트 적용으로 대량 생산이 가능하여 경제성 향상
- 앵커소켓을 분리가 가능한 외부, 내부 소켓으로 구성하여 유지 보수 시 시공성 향상
